Inżynierowie stworzyli urządzenie umożliwiające nanoszenie komponentów elektronicznych na żywe tkanki i implantu medyczne bez uszkodzeń

Nowy sposób wypalania elektroniki bezpośrednio na żywych tkaninach

Inżynierowie z Uniwersytetu Rice stworzyli urządzenie, które „spieka” przewodzące atramenty bezpośrednio na tkaniny, kości lub implanty chirurgiczne, nie niszcząc ich powierzchni. Stało się to możliwe dzięki systemowi Meta✴‑NFS – strukturze pola bliskiego inspirowanej metamateriałami.

Jak działa Meta✴‑NFS
Element Funkcja
Przebiegowy rezonator pierścieniowy Złapuje i wzmacnia energię mikrofalową.
Koncowy konus Skompresuje wzmocnioną falę do obszaru mniejszego niż 200 µm (0,008 cala).
Pośrednik grafenowy Pogrywa do 50 % energii, pozwalając na punktowe podgrzewanie materiału.
W rezultacie atrament osiąga temperaturę powyżej 160 °C, podczas gdy otaczająca powierzchnia pozostaje zimna.

Co wyróżnia to od tradycyjnych metod
* Punktowe nagrzewanie – zwykłe technologie drukowania (piec, laser) podgrzewają całą obszar, co niszczy tkanki i materiały medyczne.

* Spiekanie świetlne wymaga precyzyjnej długości fali, wykluczając większość materiałów biologicznych.

Meta✴‑NFS wykorzystuje moc mikrofalową 79,5 % (w porównaniu z 8,5 % w standardowych sondach), koncentrując energię w bardzo małym objętości. Pozwala to zmieniać strukturę krystaliczną nanocząstek srebra „na bieżąco”, zmieniając ich oporność właściwą o ponad trzy rzędy – od prawie przewodzącej do izolującej.

Eksperymenty demonstracyjne
Materiał Zaprzeczone drukowanie Wynik

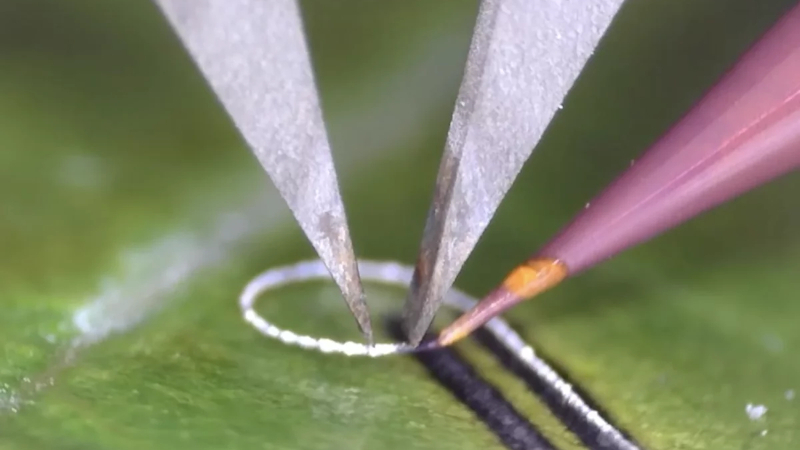

Żywa roślinna liść Punktowe struktury przewodzące
Sukces w spiekaniu bez uszkodzeń
Plastik, silikon, papier Podobne struktury
Nagrzewano tylko docelowy obszar
Kość wołowa (dźwigowa) Sensor bezprzewodowy deformacji
Rejestrował małe odchylenia mechaniczne
Sensor w silikonowej powłoce zachował przewodność ponad 300 s pod wodą, podczas gdy niechroniony materiał rozpadał się po 2,5 s.

Zastosowanie praktyczne
* Implanty ortopedyczne – już wydrukowano bezprzewodowe czujniki na supercząsteczkowym polietylenie (materiał większości sztucznych stawów biodrowych i kolanowych). Śledzą zużycie i napięcia w czasie rzeczywistym, nie ingerując w strukturę implantu.

* Przyszłe kierunki: połyka się diagnostyczne urządzenia, bezpośrednie łączenie elektroniki z organami, roboty z wbudowaną elektroniką drukowaną.

Komentarz lidera projektu
> „Możliwość selektywnego nagrzewania drukowanych materiałów pozwala ustawiać ich właściwości funkcjonalne w odpowiednich punktach przestrzeni nawet w otoczeniu termolubnych materiałów” – zauważył młodszy profesor Szkoły Inżynierii i Informatyki Uniwersytetu Rice, Yoon Lin Kwon.

> „Otwiera to drogę do umieszczania elektroniki dowolnej konfiguracji na biopolimerach i żywych tkankach przy użyciu drukarki stołowej bez skomplikowanych warunków produkcyjnych i pracochłonnych operacji ręcznych”.

W ten sposób Meta✴‑NFS stanowi przełom w dziedzinie druku elektronicznego dla zastosowań medycznych i biologicznych, umożliwiając tworzenie wysokiej precyzji, bezpiecznych i elastycznych urządzeń bezpośrednio na żywych materiałach.
